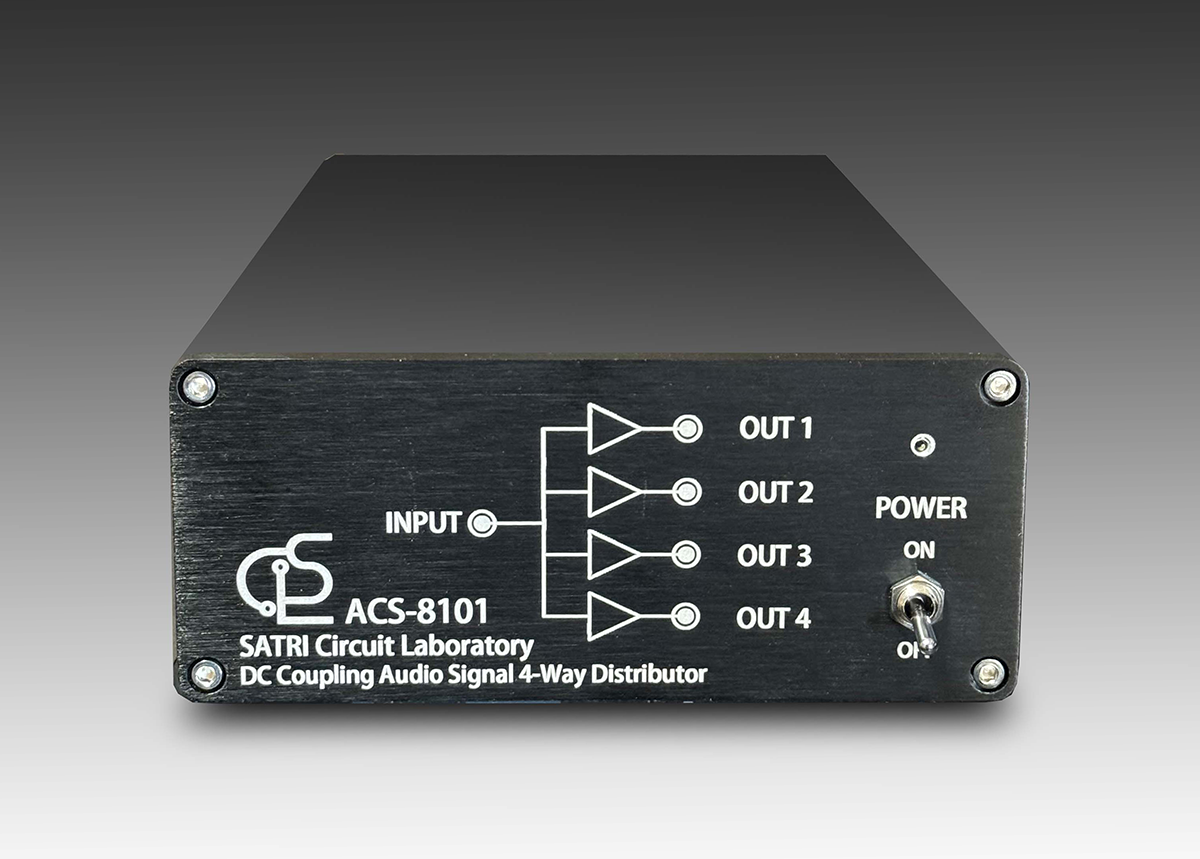

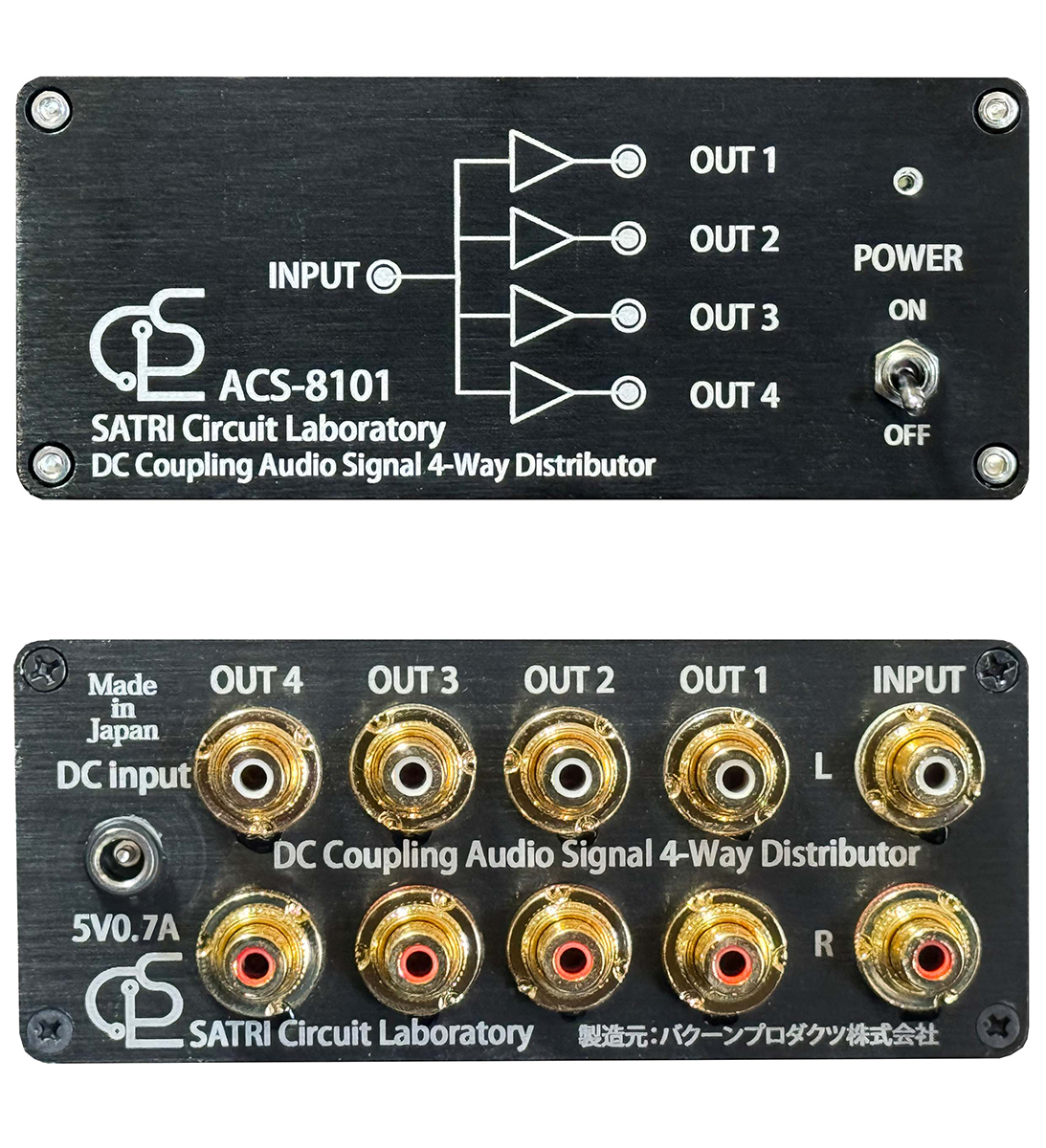

4系統出力分配器 ACS-8101 ACS-8101

120,000円(内税)

For oversea customers:
Please contact us for overseas shipping.
Customers are responsible for shipping charges and various customs duties.

購入数

ACS-8101は1つの信号を4つに並列に出力する分配器です。各々の出力には広帯域・低歪の無帰還DCカップリング・バッファが搭載されており、信号の鮮度を落とすことなく分配することができます。
これを使用すると、4台までのアンプの切り替えや４Wayまでのバイアンプなどを実現することが可能になります。
弊社ではアンプの比較試聴に使用しており、4台のアンプのゲインを正確にそろえ、プリアンプからの出力をACS-8101に接続し、出力をそれぞれのアンプと接続します。アンプの出力にはアンプの切り替え器を介してスピーカーと接続します。
こうすることにより、入力の接続やスピーカーの接続の変更の必要がなく、瞬時にアンプを切り替えられるので非常に正確にアンプの音色の差を聞き分けることが可能です。

特性：
周波数特性：DC～100KHｚ
ゲイン：入力1.000Ｖ
ＣＨ１　Ｌｃｈ：1.000Ｖ　Ｒｃｈ：1.000Ｖ
ＣＨ２　Ｌｃｈ：1.000Ｖ　Ｒｃｈ：1.000Ｖ
ＣＨ３　Ｌｃｈ：1.000Ｖ　Ｒｃｈ：1.000Ｖ
ＣＨ４　Ｌｃｈ：1.000Ｖ　Ｒｃｈ：1.000Ｖ

最大出力：１０Ｖ（ｒｍｓ歪0.57％）

歪（１ｋＨｚ）：
出力（Ｖ）歪（％）
0.05 　　　　　0.018
0.1 　　　　　0.0094
0.2 　　　　　0.0049
0.5 　　　　　0.0029
1 　　　　　0.0025
2 　　　　　0.0033
5 　　　　　0.008
10 　　　　　0.57

チャンネル毎の歪み（１ｋＨｚ１Ｖ）：
ＣＨ　　Ｌｃｈ　　Ｒｃｈ
1 　　0.0025 　　0.0025
2 　　0.0024 　　0.0025
3 　　0.0025 　　0.0025
4 　　0.0025 　　0.0025

ノイズ：0.0025ｍＶ（Ａカーブ）
Ｓ／Ｎ：-112ｄｂ/Ｖ
サイズ・重量
50mm(H) 130mm(W) 250mm(D)
700g
